Fusibili

L'impianto elettrico di un veicolo è protetto dai danni dovuti a sovraccarico elettrico mediante fusibili.

Questo veicolo prevede 2 scatole fusibili, una posta nel pannello inferiore del cruscotto lato guida, l'altra nel vano motore vicino alla batteria.

Se qualsiasi luce, accessorio o comando del veicolo non funziona, verificare il fusibile del relativo circuito. Se un fusibile è bruciato, il suo elemento interno risulta fuso.

Se il sistema elettrico non funziona, controllare per prima la scatola fusibili lato guida.

Prima di sostituire un fusibile bruciato, scollegare il cavo negativo della batteria.

Sostituire sempre il fusibile bruciato con un altro di pari valore.

Se una volta sostituito il fusibile, questo interviene nuovamente, ciò indica la presenza di un'anomalia elettrica. Evitare di usare il sistema interessato e consultare immediatamente un concessionario autorizzato Kia.

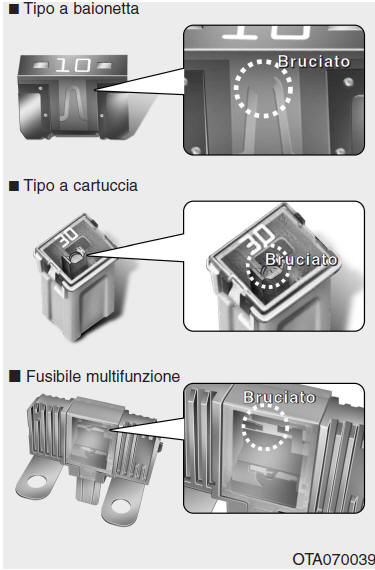

Vengono impiegati tre tipi di fusibili: a baionetta per i bassi amperaggi, a cartuccia e multifunzione per gli amperaggi elevati.

ATTENZIONE - Sostituzione fusibili

Non sostituire un fusibile se non con un altro dello stesso valore.
Un fusibile di capacità superiore potrebbe essere fonte di danni e di possibile incendio.
Non installare un filo di ponte o un foglio di alluminio al posto del fusibile corretto anche se si tratta di una riparazione temporanea.

Ciò può causare danni al cablaggio e possibilità di incendio.
Non modificare o aggiungere cablaggi elettrici al veicolo arbitrariamente.

AVVERTENZA Non usare cacciaviti o qualsiasi altro oggetto metallico per togliere i fusibili dato che si può causare un corto circuito e danneggiare il sistema.

NOTA L'etichetta effettiva della scatola fusibili/relè potrebbe differire dalle parti in dotazione

AVVERTENZA

Quando si sostituisce un fusibile bruciato o un relè con uno nuovo, verificare che il fusibile o il relè nuovo si fissi saldamente tra i fermagli. Se il fusibile o il relè non è fissato saldamente, il cablaggio del veicolo e i dispositivi elettrici potrebbero danneggiarsi e incendiarsi.
Non rimuovere fusibili, relè e terminali fissati con bulloni o dadi. Fusibili, relè e terminali fissati in modo lasco, potrebbero far innescare un incendio. Se i fusibili, i relè e i terminali fissati tramite bulloni o dadi sono bruciati, si consiglia di consultare un concessionario autorizzato Kia.
Non collegare altri oggetti che non siano fusibili o relè ai terminali dei fusibili/relè, ad esempio attuatori o cablaggi.

Potrebbero verificarsi dei guasti nel contatto e il malfunzionamento dell'intero sistema.
Non inserire cacciaviti o cablaggi aftermarket nel terminale originariamente designato esclusivamente per fusibili e relè.

Il sistema elettrico e il cablaggio dell'interno del veicolo potrebbero danneggiarsi o bruciarsi a causa di un contatto difettoso.
