KIA Picanto: Descrizione scatola fusibili/relè - Fusibili - Manutenzione - KIA Picanto - Manuale del proprietarioKIA Picanto: Descrizione scatola fusibili/relè

KIA Picanto / KIA Picanto - Manuale del proprietario / Manutenzione / Fusibili / Descrizione scatola fusibili/relè

Pannello fusibili interno

Pannello fusibili interno

All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.

NOTA Non tutti i pannelli fusibili descritti in questo manuale sono necessariamente presenti su questo veicolo. Quanto riportato è aggiornato alla data di stampa. In caso d'ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

NOTA La reale etichetta del pannello fusibili/ relè potrebbe differire a seconda delle parti in dotazione.

Pannello fusibili interno

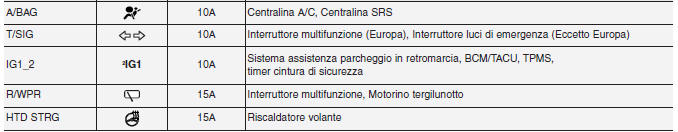

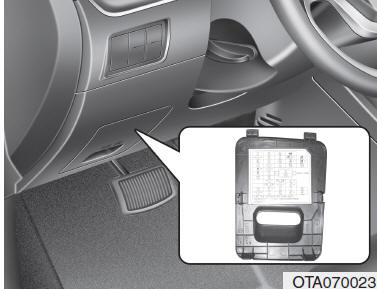

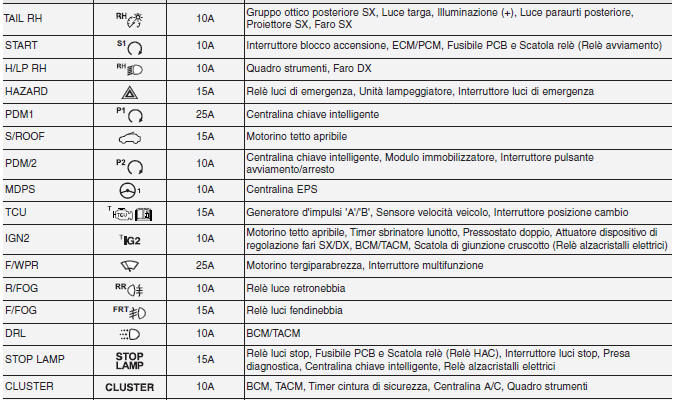

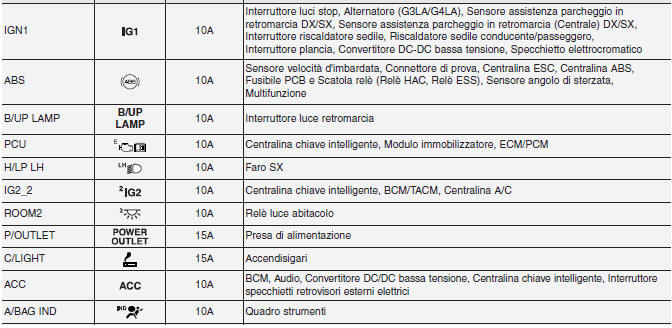

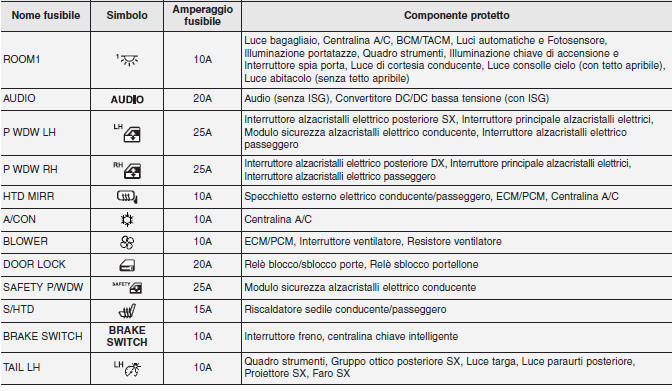

Cruscotto (pannello fusibili lato guida)

Cruscotto (pannello fusibili lato guida)

Cruscotto (pannello fusibili lato guida)

Cruscotto (pannello fusibili lato guida)

Cruscotto (pannello fusibili lato guida)

Cruscotto (pannello fusibili lato guida)

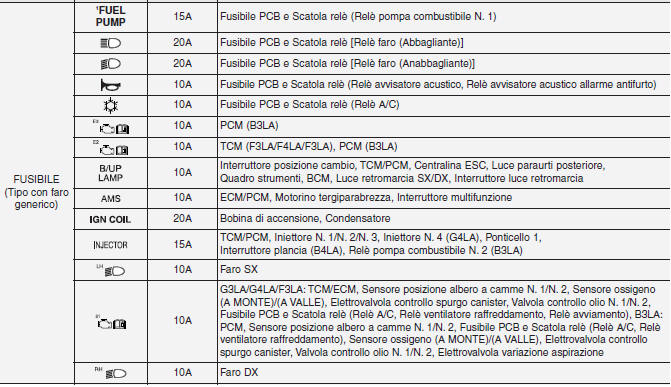

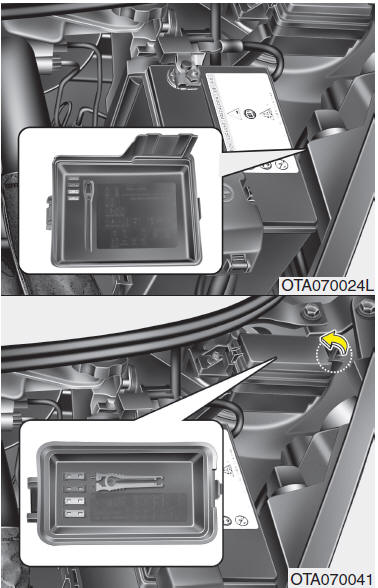

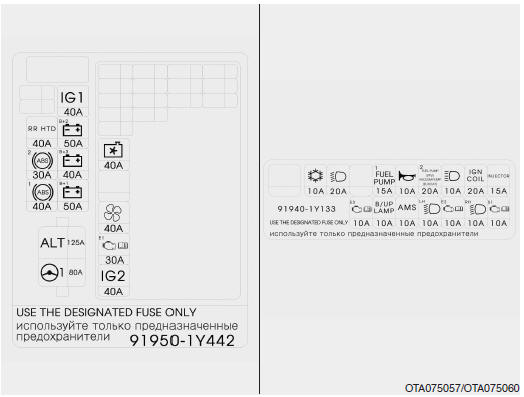

Scatola fusibili vano motore (Tipo con faro generico)

NOTA La reale etichetta del pannello fusibili/ relè potrebbe differire a seconda delle parti in dotazione

Cruscotto (pannello fusibili lato guida)

Cruscotto (pannello fusibili lato guida)

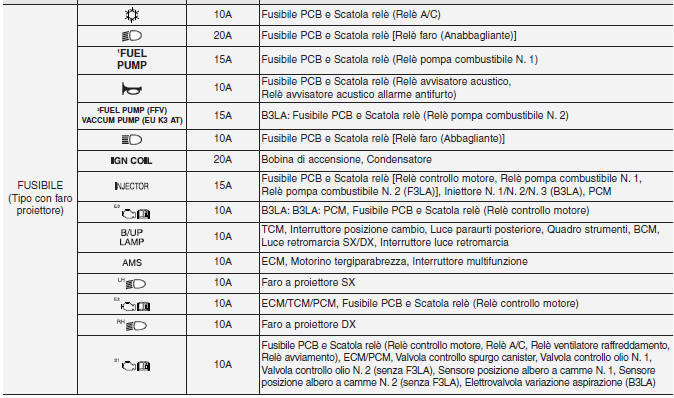

Scatola fusibili vano motore (Tipo con faro a proiettore)

NOTA La reale etichetta del pannello fusibili/ relè potrebbe differire a seconda delle parti in dotazione.

Cruscotto (pannello fusibili lato guida)

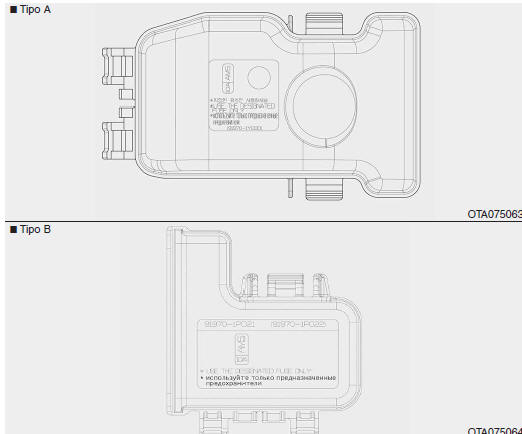

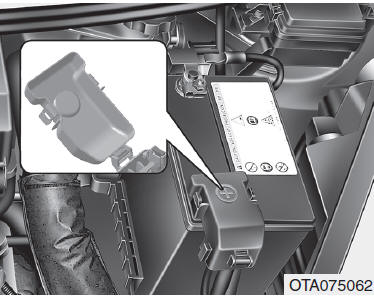

Coperchio terminale batteria

Coperchio terminale batteria

NOTA La reale etichetta del pannello fusibili/ relè potrebbe differire a seconda delle parti in dotazione.

Coperchio terminale batteria

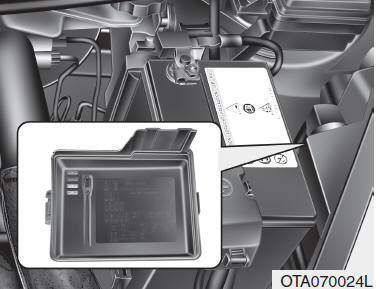

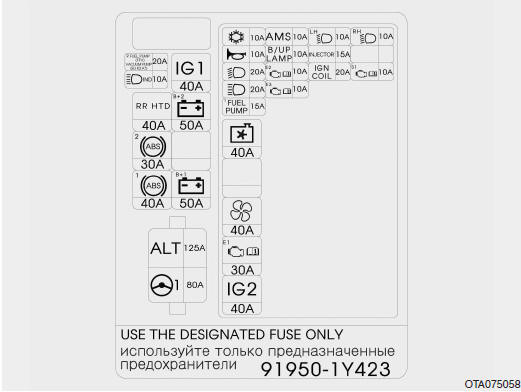

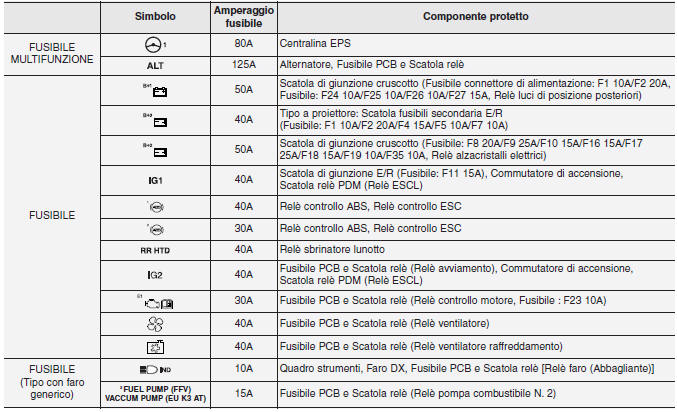

Scatola fusibili principale vano motore

Scatola fusibili principale vano motore

Scatola fusibili principale vano motore

Scatola fusibili principale vano motore

    Sostituzione fusibili della scatola nel vano motore

    Portare su OFF il commutatore d'accensione e tutti gli altri interruttori. Rimuovere il coperchio pannello fusibili premendo la linguetta e tirandolo in su il coperchio. Quando il fusi ...
