Toyota Aygo: Lampadine - Manutenzione Toyota Aygo: Lampadine

Toyota Aygo / Toyota Aygo - Manuale del proprietario / Manutenzione e cura del veicolo / Manutenzione "fai da te" / Lampadine

Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà della sostituzione dipende dalla lampadina. Poiché esiste il rischio che i componenti siano danneggiati, è consigliabile far eseguire la sostituzione da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

Preparazione per la sostituzione di una lampadina

Controllare la potenza in watt della lampadina da sostituire

Ubicazione delle lampadine

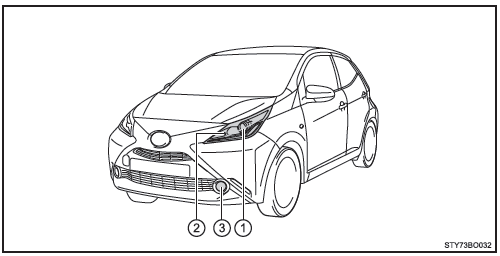

â–  Anteriore

Ubicazione delle lampadine

  1. Fari
  2. Luci degli indicatori di direzione anteriori
  3. Fari fendinebbia (se presenti)

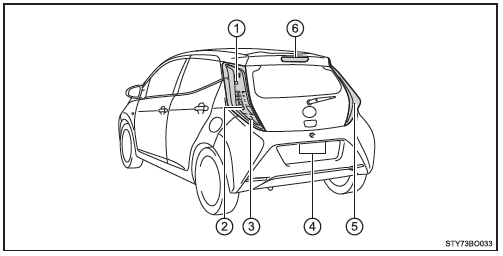

â–  Posteriore

Posteriore

  1. Luci di stop/di coda
  2. Faro retronebbia*1 o luce di retromarcia*2
  3. Luci degli indicatori di direzione posteriori
  4. Luci della targa
  5. Luce di retromarcia*1 o faro retronebbia*2
  6. Terza luce di stop

*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra

Sostituzione delle lampadine

â–  Fari

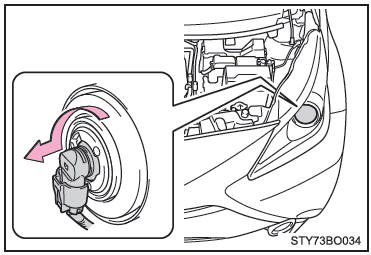

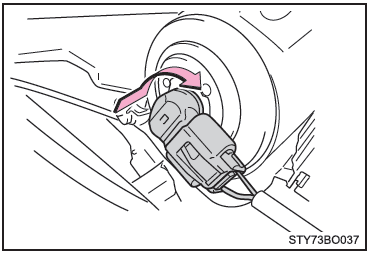

1. Ruotare il portalampada in senso antiorario.

Sostituzione delle lampadine

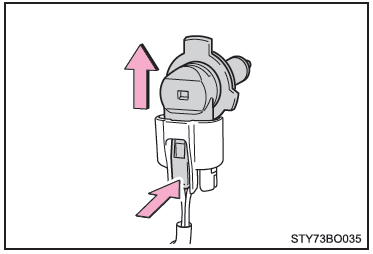

2. Rimuovere il connettore premendo il dispositivo di sbloccaggio.

Sostituzione delle lampadine

3. Sostituire la lampadina e installare il portalampada.

Allineare le 3 linguette della lampadina con il supporto di montaggio, quindi inserirla.

Sostituzione delle lampadine

4. Ruotare e fissare in sede il portalampada.

Scrollare delicatamente il portalampada per verificare che non si sia allentato, accendere una volta i fari e verificare visivamente che non filtri alcuna luce attraverso il supporto di montaggio.

Sostituzione delle lampadine

â–  Luci degli indicatori di direzione anteriori

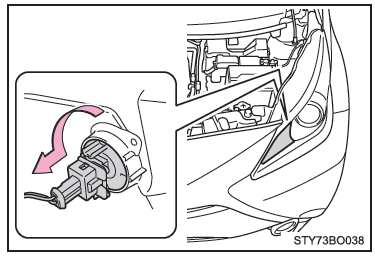

1. Ruotare il portalampada in senso antiorario.

Luci degli indicatori di direzione anteriori

2. Rimuovere la lampadina.

Luci degli indicatori di direzione anteriori

3. Per l’installazione, invertire l’ordine dei punti elencati.

â–  Fari fendinebbia (se presenti)

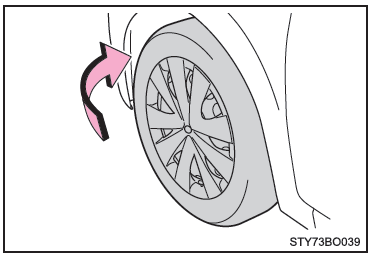

1. Per poter disporre di uno spazio sufficiente per lavorare, ruotare il volante verso il lato opposto rispetto al lato su cui si trova la lampadina da sostituire.

Ruotare il volante verso sinistra per sostituire la lampadina lato destro, e ruotare il volante verso destra per sostituire la lampadina lato sinistro

Fari fendinebbia (se presenti)

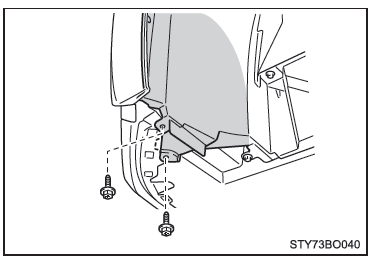

2. Rimuovere le 2 viti.

Fari fendinebbia (se presenti)

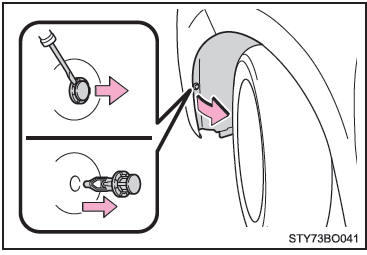

3. Rimuovere il fermaglio del rivestimento del parafango e aprire quest’ultimo

Fari fendinebbia (se presenti)

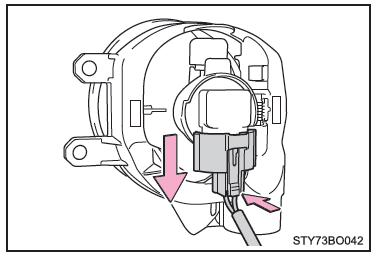

4. Rimuovere il connettore premendo il dispositivo di sbloccaggio.

Fari fendinebbia (se presenti)

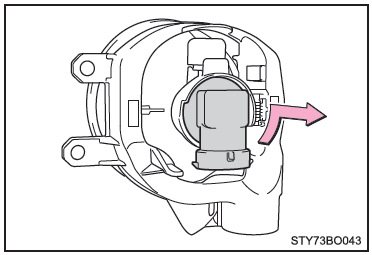

5. Ruotare il portalampada in senso antiorario.

Fari fendinebbia (se presenti)

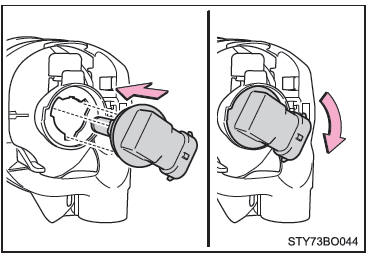

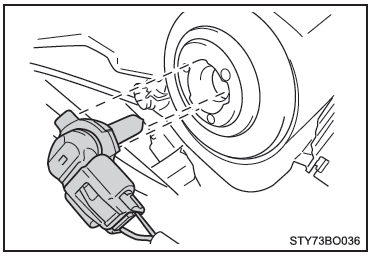

6. Presentare in posizione la nuova lampadina.

Allineare le 3 linguette della lampadina con il supporto di montaggio, quindi inserirla. Ruotarla in senso orario per installarla.

Fari fendinebbia (se presenti)

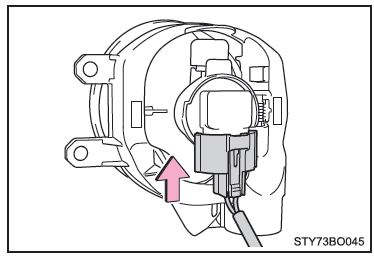

7. Montare il connettore.

Dopo aver installato il connettore, scuotere delicatamente il portalampada per verificare che non si sia allentato, accendere una volta i fari fendinebbia e verificare visivamente che non filtri alcuna luce attraverso il supporto di montaggio.

Fari fendinebbia (se presenti)

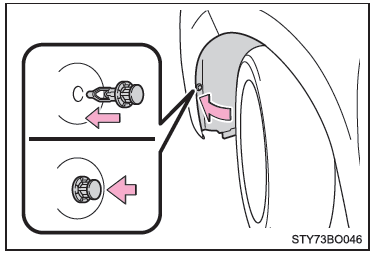

8. Rimontare il rivestimento del parafango e installare il fermaglio.

Inserire il fermaglio e ruotarlo finché si blocca.

Fari fendinebbia (se presenti)

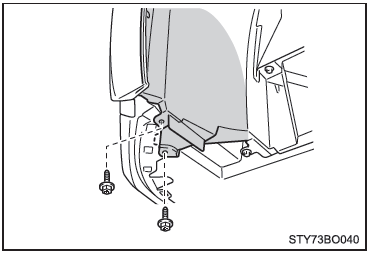

9. Rimontare le 2 viti.

Fari fendinebbia (se presenti)

â–  Luci di stop/coda, luce di retromarcia, faro retronebbia e luci degli indicatori di direzione posteriori

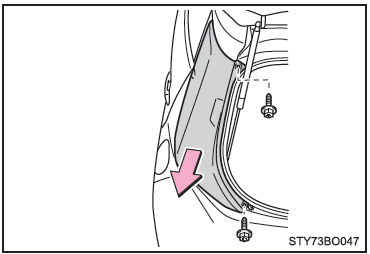

1.Aprire il portellone posteriore e rimuovere le 2 viti, quindi rimuovere il gruppo lampadina tirandolo direttamente all’indietro (eseguendo tale operazione dal retro del veicolo).

Luci di stop/coda, luce di retromarcia, faro retronebbia e luci degli indicatori di direzione posteriori

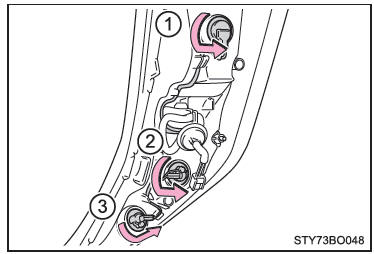

2. Ruotare il portalampada in senso antiorario.

Luci di stop/coda, luce di retromarcia, faro retronebbia e luci degli indicatori di direzione posteriori

  1. Luce di stop/di coda
  2. Luce di retromarcia o faro retronebbia
  3. Luce dell’indicatore di direzione posteriore

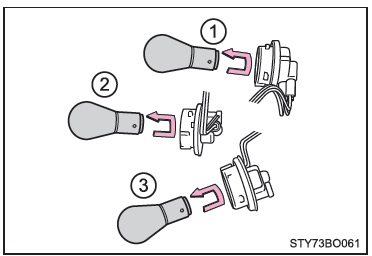

3. Rimuovere la lampadina.

Luci di stop/coda, luce di retromarcia, faro retronebbia e luci degli indicatori di direzione posteriori

  1. Luce di stop/di coda
  2. Luce di retromarcia o faro retronebbia
  3. Luce dell’indicatore di direzione posteriore

4. Per installare la lampadina, eseguire gli interventi riportati 3 nel 2 invertendo l’ordine delle operazioni

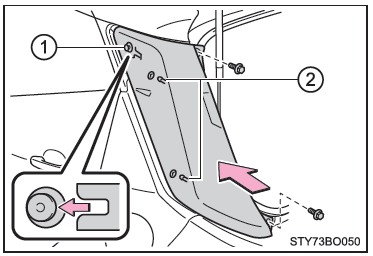

5. Installare il gruppo lampadina, quindi montare le 2 viti.

Al momento dell’installazione, allineare la guida ( 1 ) e i piedini ( 2 ) del gruppo lampadina con il supporto.

Luci di stop/coda, luce di retromarcia, faro retronebbia e luci degli indicatori di direzione posteriori

â–  Luci della targa

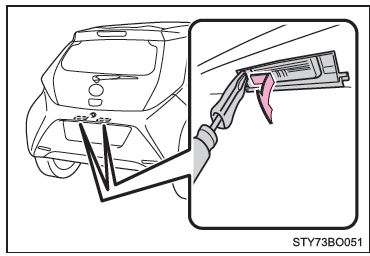

1. Disimpegnare i denti di fermo e rimuovere le luci della targa.

Per evitare di fare danni, avvolgere la punta del cacciavite a testa piatta in uno straccio.

 Luci della targa

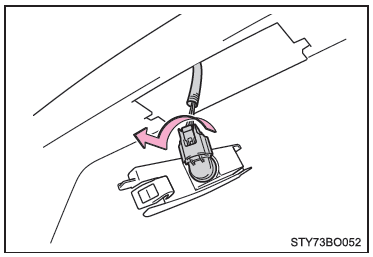

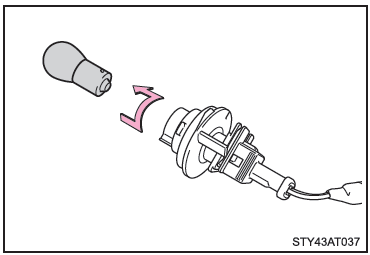

2. Ruotare il portalampada in senso antiorario.

 Luci della targa

3. Rimuovere la lampadina

 Luci della targa

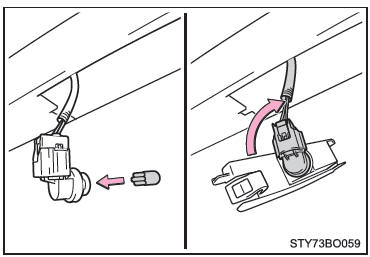

4. Posizionare la nuova lampadina e ruotare il portalampada in senso orario.

 Luci della targa

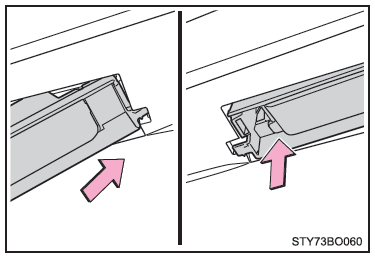

5. Rimontare le luci della targa come mostrato nella figura.

Allineare le tacche e i denti di fermo sulle luci della targa al supporto in fase di montaggio.

 Luci della targa

â–  Terza luce di stop

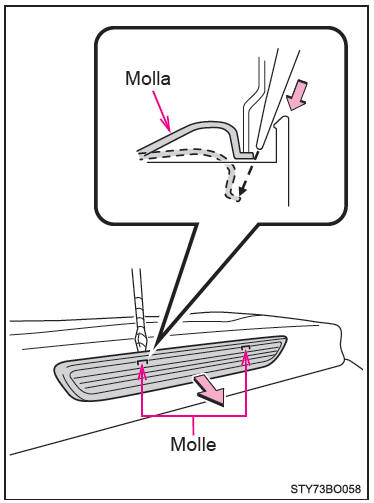

1. Spingere le molle superiori utilizzando un cacciavite a testa piatta e rimuovere il gruppo luci di stop montato in alto.

Per evitare eventuali danni, avvolgere la punta del cacciavite a testa piatta con un pezzo di nastro.

Terza luce di stop

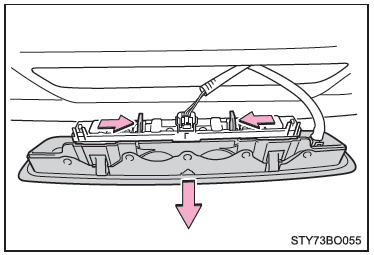

2. Rimuovere il portalampada.

Terza luce di stop

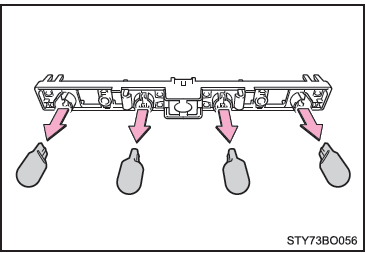

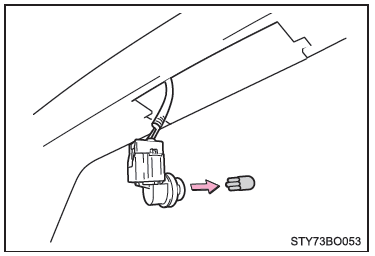

3. Rimuovere la lampadina.

Terza luce di stop

4. Per l’installazione, invertire l’ordine dei punti elencati.

â–  Sostituzione delle seguenti lampadine

Se una qualsiasi lampadina sotto elencata è bruciata, farla sostituire da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

  • Luci di posizione anteriori
  • Luci di guida diurna (se presenti)
  • Luci degli indicatori di direzione laterali

â–  Luci a LED Le luci di posizione anteriori e le luci di guida diurna (se presenti) sono composte da una serie di LED. Se uno dei LED dovesse bruciarsi, portare il veicolo presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato, per far sostituire la luce.

■ Formazione di condensa all’interno della lente La formazione temporanea di condensa all’interno della lente del faro non indica un malfunzionamento. Per maggiori informazioni, nelle seguenti situazioni contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato:

  • All’interno della lente si sono formate grandi gocce d’acqua.
  • All’interno del faro si è accumulata acqua.

AVVISO

â–  Sostituzione delle lampadine

  • Spegnere i fari. Non tentare di sostituire la lampadina subito dopo aver spento i fari.

    Le lampadine raggiungono temperature molto elevate e potrebbero provocare ustioni.

  • Non toccare il vetro della lampadina con le mani nude. Se non è possibile evitare di toccare la parte in vetro, utilizzare un panno pulito e asciutto per escludere depositi di olio e umidità sulla lampadina.

    Inoltre, se la lampadina viene graffiata o fatta cadere, potrebbe scoppiare o rompersi.

  • Installare completamente le lampadine e tutti i componenti per fissarle. In caso di inosservanza, si possono verificare danni termici, incendi o l’acqua potrebbe penetrare nell’unità del faro. Questo potrebbe danneggiare i fari o favorire la formazione di condensa sulla lente.

â–  Per evitare danni o incendi

  • Accertarsi che le lampadine siano completamente inserite e bloccate.
  • Controllare il numero di watt della lampadina prima di installarla, per evitare danneggiamenti dovuti al calore.

    Controllo e sostituzione dei fusibili

    Se uno qualsiasi dei componenti elettrici non funziona, potrebbe essersi bruciato un fusibile. Se ciò accade, controllare e sostituire tutti i fusibili necessari. Veicoli senza sistema di ent ...
