Fiat Panda: Sostituzione fusibili
GeneralitÃ
Per sostituire un fusibile utilizzare la pinzetta agganciata internamente al coperchio vano fusibili ubicato sul lato sinistro della plancia.
Centralina vano motore

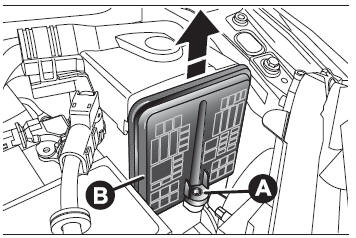

La centralina è ubicata a fianco della batteria: per accedere ai fusibili occorre svitare la vite A fig. 112, sfilare verso l'alto il coperchio B.
La numerazione che individua il particolare elettrico corrispondente ad ogni fusibile è visibile sul coperchio.
Dopo aver sostituito un fusibile accertarsi di aver chiuso bene il coperchio B della centralina fusibili.
Centralina plancia portastrumenti

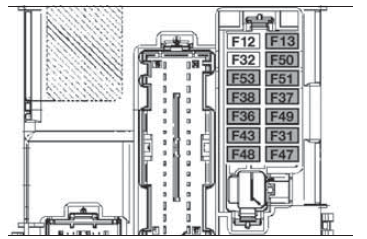

La centralina fig. 113 è ubicata in corrispondenza del lato sinistro del piantone sterzo ed i fusibili sono liberamente accessibili dalla parte inferiore della plancia.
Centralina vano motore
| UTILIZZATORI | FUSIBILE | AMPERE |
| Nodo Body Computer | F01 | 60 |
| Elettroventilatore abitacolo | F08 | 40 |
| Luci fendinebbia | F09 | 15 |
| Avvisatori acustici | F10 | 15 |
| Luci abbaglianti | F14 | 15 |
| Parabrezza riscaldato | F15 | 70 |
| Compressore condizionatore | F19 | 7,5 |
| Presa di corrente anteriore ( con o senza accendisigari) | F20 | 15 |
| Pompa combustibile | F21 | 15 |
| Blow by | F30 | 5 |
| +15 (*) luci retromarcia | F87 | 5 |
| Sbrinamento specchi | F88 | 7,5 |
| Lunotto termico | F89 | 30 |
| Sensore stato carica batteria | F90 | 5 |
(*)+15 = polo positivo sotto chiave
Centralina plancia portastrumenti
| UTILIZZATORI | FUSIBILE | AMPERE |
| +15 (*) correttore assetto fari | F13 | 5 |
| +15 (*) Comando sotto chiave con inibizione in fase di avviamento | F31 | 5 |
| +30 (**) | F36 | 10 |
| +15 (*) interruttore su pedale freno (NA) | F37 | 7,5 |
| Chiusura centralizzata porte | F38 | 20 |
| Pompa bidirezionale lavacristallo | F43 | 20 |
| Alzacristallo elettrico anteriore (lato guidatore) | F47 | 20 |
| Alzacristallo elettrico anteriore (lato passeggero) | F48 | 20 |
| +15 (*) | F49 | 7,5 |
| +15 (*) | F50 | 7,5 |
| +15 (*) | F51 | 5 |
| +30 (**) | F53 | 7,5 |
(*)+15 = polo positivo sotto chiave
(**)+30 = polo positivo diretto batteria (non sotto chiave)
| ATTENZIONE
136) Nel caso il fusibile dovesse
ulteriormente interrompersi, rivolgersi alla
Rete Assistenziale Fiat.
137) Non sostituire mai un fusibile guasto con fili metallici o altro materiale di recupero. 138) Non sostituire in alcun caso un fusibile con un altro avente amperaggio superiore; PERICOLO DI INCENDIO. 139) Se un fusibile generale di protezione interviene (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) rivolgersi alla Rete Assistenziale Fiat. 140) Prima di sostituire un fusibile, accertarsi di aver tolto la chiave dal dispositivo di avviamento e di aver spento e/o disinserito tutti gli utilizzatori. 141) Se un fusibile generale di protezione sistemi di sicurezza (sistema air bag, sistema frenante), sistemi motopropulsore (sistema motore, sistema cambio) o sistema guida interviene, rivolgersi alla Rete Assistenziale Fiat. |
| ATTENZIONE 52) Se necessita effettuare un lavaggio del vano motore, aver cura di non insistere direttamente con getto d'acqua sulla centralina fusibili ed in corrispondenza dei motorini tergicristalli. |
