Fiat Panda: Sostituzione di una lampada

Indicazioni generali

• Prima di sostituire una lampada verificare che i relativi contatti non siano ossidati;
• le lampade bruciate devono essere sostituite con altre dello stesso tipo e potenza;
• dopo aver sostituito una lampada dei fari, verificare sempre il corretto orientamento;
• quando una lampada non funziona, prima di sostituirla, verificare che il fusibile corrispondente sia integro: per l'ubicazione dei fusibili fare riferimento al paragrafo "Sostituzione fusibili" in questo capitolo.

NOTA Quando il clima è freddo o umido o dopo una pioggia battente o dopo il lavaggio, la superficie dei fari o delle luci posteriori può appannarsi e/o formare gocce di condensa sul lato interno.

Si tratta di un fenomeno naturale dovuto alla differenza di temperatura e di umidità tra interno ed esterno del vetro che tuttavia non indica un'anomalia e non compromette il normale funzionamento dei dispositivi di illuminazione. L'appannamento sparisce rapidamente accendendo le luci, a partire dal centro del diffusore, estendendosi progressivamente verso i bordi.

Lampade	Tipo	Potenza
Anabbaglianti/Abbaglianti	H4	55W
Posizioni anteriori/Luci diurne (D.R.L.)	P21/5W	21W
Posizioni posteriori	P21/5W	5W
Indicatori di direzione anteriori	PY21W	21W
Indicatori di direzione laterali	W5W	5W
Indicatori di direzione posteriori	PY21W	21W
Stop	P21/5W	21W
3° Stop	LED	-
Fendinebbia	H11	55W
Retromarcia	W16W	16W
Retronebbia	W16W	16W
Targa	C5W	5W

Gruppi ottici anteriori

(escluso versioni Panda Cross)

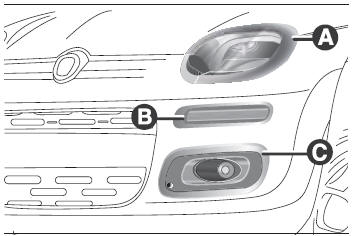

La disposizione delle lampade del gruppo ottico anteriore fig. 96, è la seguente:

A - Luci anabbaglianti/abbaglianti/ indicatoti di direzione;

B - Luci diurne (D.R.L);

C - Fendinebbia.

Gruppi ottici anteriori

(versioni Panda Cross)

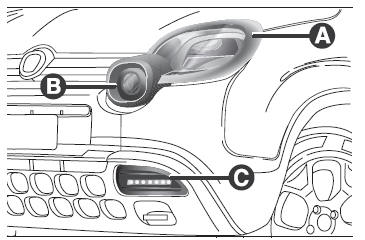

Per le versioni Panda Cross, la disposizione delle lampade del gruppo ottico anteriore fig. 97, è la seguente:

A - Luci anabbaglianti/abbaglianti/ indicatoti di direzione;

B - Fendinebbia;

C - Luci diurne (D.R.L).

Luci anabbaglianti / abbaglianti

Per sostituire la lampada procedere come segue:

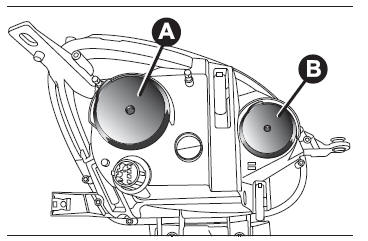

• togliere il coperchio A fig. 98;

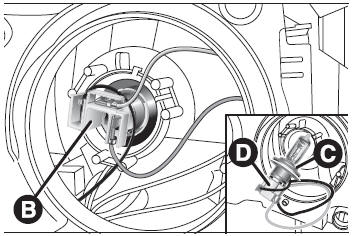

• spingere verso il basso il gruppo connettore + portalampada B fig. 99;
• estrarre la lampada C dal connettore D e sostituirla;

• rimontare la nuova lampada sul connettore, assicurandosi che sia correttamente bloccata, quindi reinserire il gruppo connettore + portalampada B nella sua sede;
• rimontare infine il coperchio A .

Indicatori di direzione

Anteriori

Per sostituire la lampada procedere come segue:

• togliere il coperchio B fig. 98;
• ruotare in senso antiorario il portalampada, estrarre la lampada e sostituirla;
• rimontare la nuova lampada sul connettore, assicurandosi che sia correttamente bloccata, quindi reinserire il connettore nella sua sede ruotandolo in senso orario.

Laterali

Per sostituire la lampada procedere come segue:

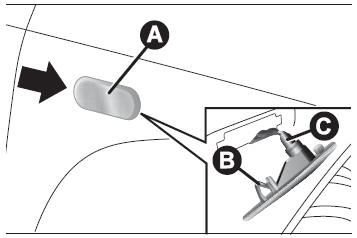

• agire sul trasparente A fig. 100 in modo da comprimere la molletta B, quindi sfilare il gruppo verso l’esterno;
• ruotare in senso antiorario il portalampada C, estrarre la lampada e sostituirla;
• rimontare il portalampada C nel trasparente ruotandolo in senso orario;
• rimontare il gruppo assicurandosi dello scatto di bloccaggio della molletta interna B.

Luci fendinebbia

(per versioni/mercati, dove previsto - escluse versioni Panda Cross)

Per sostituire la lampada procedere come segue:

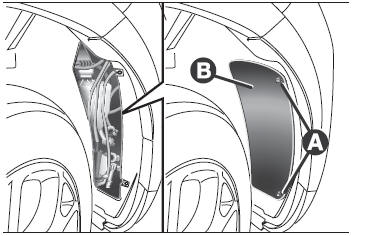

• sterzare completamente la ruota verso l'interno, agire sulle viti A fig. 101 e rimuovere lo sportello B;

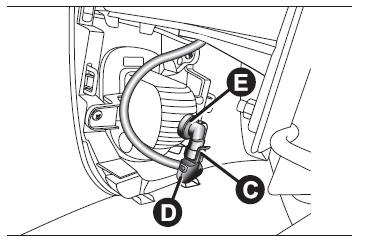

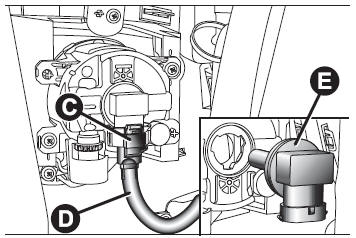

• agire sulla molletta C fig. 102 e scollegare il connettore elettrico D;

• ruotare e smontare il portalampada E, sganciare e sostituire la lampada;
• rimontare la nuova lampada ed eseguire la procedura inversa rispetto a quanto precedente descritto.

Luci fendinebbia

(versioni Panda Cross)

Per sostituire la lampada fendinebbia, procedere come segue:

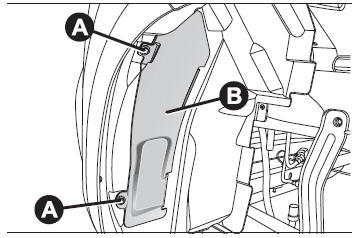

• sterzare completamente le ruote verso l'interno della vettura, svitare le viti A fig. 103 e rimuovere lo sportellino di riparo B;

• individuare il gruppo fendinebbia, ruotarlo in senso antiorario di un quarto di giro ed estrarlo;

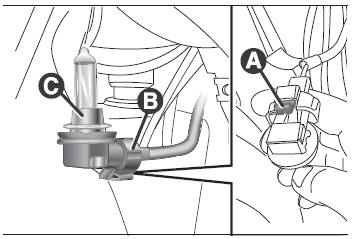

• sollevare la levetta A fig. 104 e scollegare il connettore B dal gruppo lampada-portalampada C;
• sostituire il gruppo lampadaportalampada C;

• ricollegare il gruppo al connettore B, riposizionare il gruppo C nell'apposita sede ruotandolo in senso orario, di un quarto di giro, fino ad avvertire il "clic" di corretto posizionamento;
• riposizionare lo sportellino di riparo B fig. 103, facendo attenzione che le alette vengano collocate nell'apposita sede e avvitare le viti di fissaggio A.

Luci di posizione / luci diurne (D.R.L.)

(per versioni/mercati, dove previsto - escluse versioni Panda Cross)

Per sostituire la lampada procedere come segue:

• sterzare completamente la ruota, agire sulle viti A fig. 101 e rimuovere lo sportello B;
• agire sulla molletta C fig. 105 e scollegare il connettore elettrico D;
• ruotare e smontare il portalampada E, sganciare sostituire la lampada;

• rimontare la nuova lampada ed eseguire la procedura inversa rispetto a quanto precedente descritto.

Luci diurne (D.R.L.)

(versioni Panda Cross)

AVVERTENZA Per la sostituzione delle luci diurne D.R.L a LED rivolgersi alla Rete Assistenziale Fiat.

Gruppi ottici posteriori

Contengono le lampade delle luci di posizione, stop e indicatori di direzione.

Per sostituire una lampada procedere come segue:

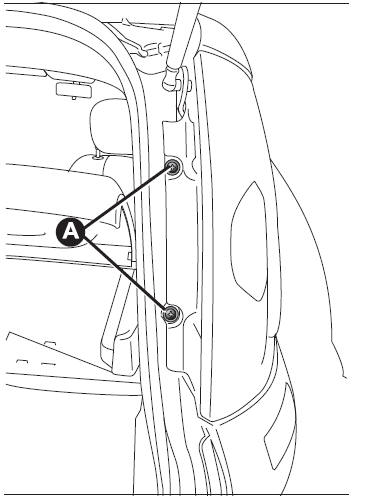

• svitare le due viti A fig. 106 dalle rispettive sedi, tirare delicatamente verso di sé il fanale completo fino al totale disimpegno delle due mollette di aggancio (fissate a scorrimento D fig. 107) e sganciare il connettore;

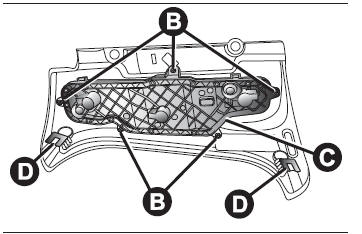

• svitare le cinque viti B dalle rispettive sedi ed estrarre il portalampada C;
• estrarre le lampade, spingendole leggermente e girandole in senso antiorario;
• rimontare la nuova lampada ed eseguire la procedura inversa rispetto a quanto precedente descritto.

Luce retromarcia / retronebbia

Le luci retromarcia e retronebbia sono ubicate sul paraurti posteriore.

Per sostituire la lampada procedere come segue:

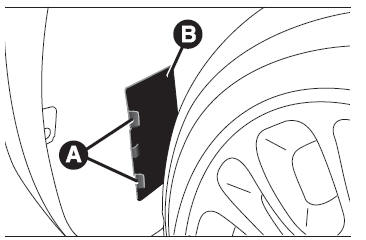

• agire sulle linguette A e rimuovere lo sportello B fig. 108

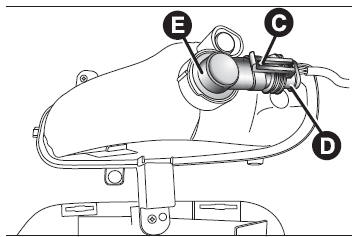

• agire sulla molletta C fig. 109 e scollegare il connettore elettrico D;
• ruotare e smontare il portalampada E, estrarre la lampada e sostituirla;

• rimontare la nuova lampada ed eseguire la procedura inversa rispetto a quanto precedente descritto.

Luci 3° stop

Sono a LED e sono ubicate sul portellone bagagliaio. Per la sostituzione rivolgersi alla Rete Assistenziale Fiat.

Luci targa

Per sostituire le lampade procedere come segue:

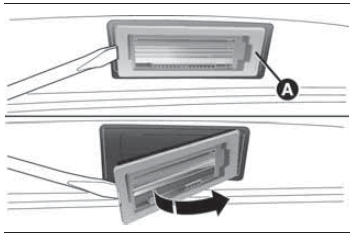

• rimuovere il trasparente A fig. 110;

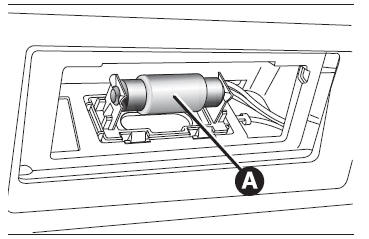

• sostituire la lampada A fig. 111, svincolandola dai contatti laterali;
• inserire la nuova lampada, accertandosi che risulti correttamente bloccate tra i contatti stessi, quindi, rimontare il trasparente A fig. 111.

ATTENZIONE 133) Modifiche o riparazioni dell'impianto elettrico eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio. 134) Le lampade alogene contengono gas in pressione, in caso di rottura è possibile la proiezione di frammenti di vetro. 135) Prima di procedere con la sostituzione della lampada attendere che la marmitta si raffreddi: PERICOLO DI USTIONI.



ATTENZIONE 50) Le lampade alogene devono essere maneggiate toccando esclusivamente la parte metallica. Se il bulbo trasparente viene a contatto con le dita, riduce l'intensità della luce emessa e si può anche pregiudicare la durata della lampada. In caso di contatto accidentale, strofinare il bulbo con un panno inumidito di alcool e lasciare asciugare. 51) Si consiglia, se possibile, di far effettuare la sostituzione delle lampade presso la Rete Assistenziale Fiat. Il corretto funzionamento ed orientamento delle luci esterne sono requisiti essenziali per la sicurezza di marcia e per non incorrere nelle sanzioni previste dalla legge.
