KIA Picanto: Sostituzione lampadine fari, luci di posizione, indicatori di direzione e
fendinebbia - Lampadine luci - Manutenzione - KIA Picanto - Manuale del proprietarioKIA Picanto: Sostituzione lampadine fari, luci di posizione, indicatori di direzione e fendinebbia

KIA Picanto / KIA Picanto - Manuale del proprietario / Manutenzione / Lampadine luci / Sostituzione lampadine fari, luci di posizione, indicatori di direzione e fendinebbia

Sostituzione lampadine fari, luci di posizione, indicatori di direzione e fendinebbia

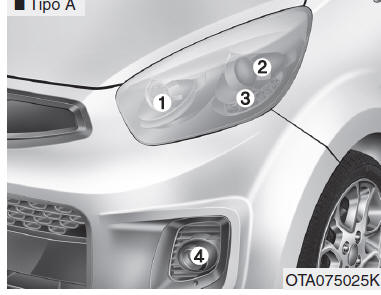

Tipo A

  1. Indicatore di direzione anteriore
  2. Faro (abbagliante/anabbagliante)
  3. Luce di posizione + DRL (Tipo a LED)* o Luce di posizione (Tipo a LED)*
  4. Fendinebbia anteriore*

* : se in dotazione

Sostituzione lampadine fari, luci di posizione, indicatori di direzione e fendinebbia

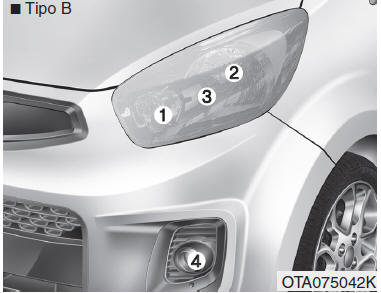

Tipo B

  1. Indicatore di direzione anteriore
  2. Faro (abbagliante/anabbagliante)
  3. Luce di posizione (Tipo a lampadina)*
  4. Fendinebbia anteriore* o DRL* o Fendinebbia anteriore + DRL*

* : se in dotazione

Sostituzione lampadine fari, luci di posizione, indicatori di direzione e fendinebbia

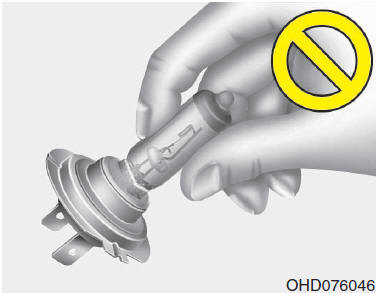

ATTENZIONE - Lampadine alogene

  •  Le lampadine alogene contengono gas pressurizzato che in caso di rottura genera la proiezione di schegge di vetro.
  • Maneggiarle sempre con cautela per evitare tagli e abrasioni. Se le lampadine sono accese, evitare il contatto con i liquidi. Non toccare mai il vetro con le mani nude.

    Eventuali residui d'olio possono causare il surriscaldamento della lampadina e il conseguente scoppio all'accensione. La lampadina deve essere accesa soltanto dopo il montaggio sul faro.

  •  In caso di danno o rottura della lampadina, sostituirla immediatamente e smaltirla adeguatamente.
  •  Indossare opportune protezioni per gli occhi in occasione della sostituzione delle lampadine.

    Prima di maneggiare la lampadina, lasciarla raffreddare.

Fari/luci di posizione

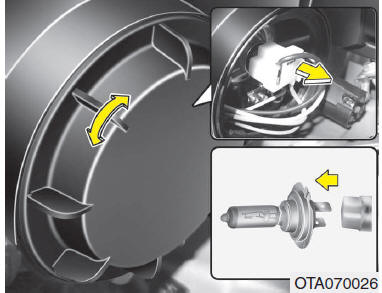

Fari/luci di posizione (Tipo a lampadina) (se in dotazione)

  1. Aprire il cofano.
  2. Rimuovere il coperchio della lampadina del faro ruotandolo in senso antiorario.
  3. Scollegare il connettore del portalampada del faro.
  4. Rimuovere la lampadina dal faro.
  5. Installare il nuovo gruppo lampadina faro.
  6. Collegare il connettore del portalampada del faro.
  7. Installare il coperchio della lampadina del faro ruotandolo in senso orario.

NOTA Se dopo aver reinstallato il gruppo faro occorre regolarne l'orientamento, consultare un concessionario autorizzato Kia.

⋠Cambio senso di marcia (per Europa) La distribuzione della luce dei fari anabbaglianti è asimmetrica.

Se si va all'estero in un paese con il senso marcia invertito, questa asimmetria potrebbe abbagliare i conducenti provenienti nella direzione opposta. Per evitare ciò, le norme ECE prevedono diverse soluzioni tecniche (es. sistema cambio automatico, adesivi, abbassamento orientamento). Questi fari sono ideati apposta per evitare l'abbagliamento dei conducenti provenienti nella direzione opposta.

Pertanto, non sarà necessario cambiare i fari se ci si sposta in un paese con il senso di marcia invertito.

Fari/luci di posizione

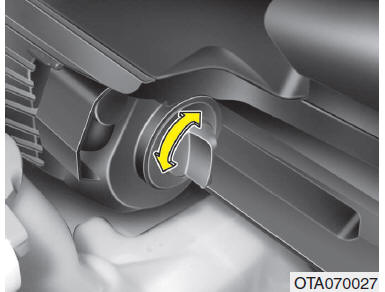

Indicatori di direzione

  1. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso antiorario finché le linguette del portalampada non si allineano agli incavi del gruppo ottico.
  2. Togliere la lampadina dal portalampada premendo e ruotando in senso antiorario la lampadina finché le sue linguette non si allineano con gli incavi del portalampada. Estrarre la lampadina dal portalampada.
  3. Inserire una nuova lampadina nel portalampada ruotandola fino al bloccaggio in posizione.
  4. Installare il portalampada sul gruppo ottico allineandone le linguette agli incavi del gruppo. Inserire il portalampada nel gruppo e ruotarlo in senso orario.

Luce di posizione + DRL (Tipo a LED) o Luce di posizione (Tipo a LED) (se in dotazione) Se la lampadina non funziona, far controllare il veicolo da un concessionario autorizzato Kia.

Fari/luci di posizione

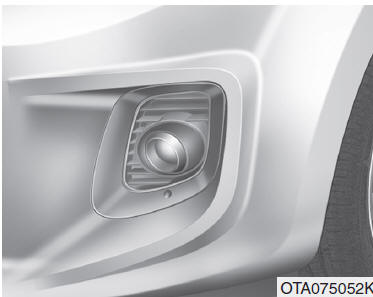

Fendinebbia anteriore o DRL o Fendinebbia anteriore + DRL (se in dotazione)

  1. Rimuovere il coperchio inferiore ruotando le viti.
  2. Infilare la mano dal retro del paraurti anteriore.
  3. . Scollegare il connettore di alimentazione dal portalampada.
  4. Rimuovere il portalampada dall'alloggiamento ruotandolo in senso antiorario finché le linguette del portalampada non si allineano alle asole dell'alloggiamento.
  5. Installare il portalampada nuovo nell'alloggiamento allineandone le linguette alle asole dell'alloggiamento.

    Inserire il portalampada nell'alloggiamento e ruotarlo in senso orario.

  6. Collegare il connettore di alimentazione al portalampada.
  7. Reinstallare la sottocopertura del paraurti anteriore.

    Lampadine luci

    ATTENZIONE - Interventi sulle luci Prima di intervenire sulle luci, inserire saldamente il freno di stazionamento, accertarsi che il commutatore d'avviamento sia in posizione LOCK e ...

    Sostituzione lampadine degli indicatori di direzione laterali (se in dotazione)

    Tipo A Se la lampadina non funziona, far controllare il veicolo da un concessionario autorizzato Kia. Tipo B Smontare il gruppo ottico dal veicolo facendo leva sul trasparente ed est ...
