Ford Ka: Tabella di specifiche dei fusibili

Ford Ka / Ford Ka - Manuale del proprietario / Fusibili / Tabella di specifiche dei fusibili

Il veicolo potrebbe non essere dotato di tutte le funzioni elencate nelle tabelle dei fusibili. Queste informazioni descrivono tutti i fusibili per tutti i modelli di veicoli disponibili.

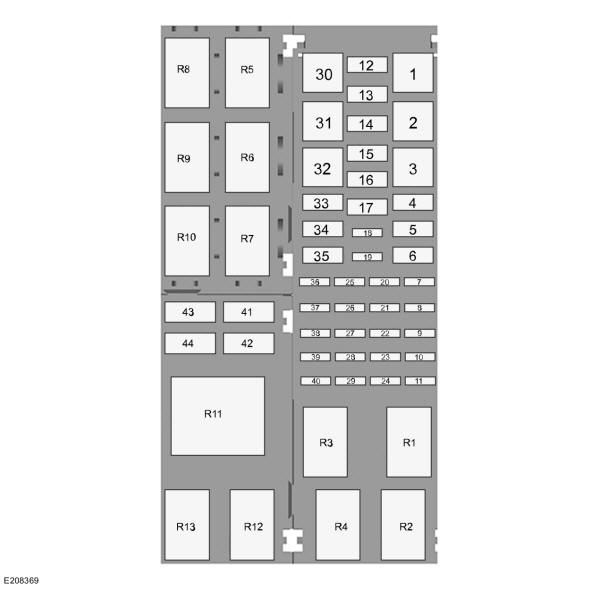

Scatola dei fusibili nel vano motore

Tabella di specifiche dei fusibili

Fusibile	Amperaggio fusibile	Componenti protetti
1	40 A	Motorino ventilatore.
2	-	Non utilizzato.
3	-	Non utilizzato.
4	30 A	Veicoli quattro e cinque porte senza sedile riscaldato. Veicoli cinque porte con sedile riscaldato.
4	40 A	Veicoli quattro porte con sedile riscaldato.
5	30 A	Relè motorino di avviamento.
6	-	Non utilizzato
7	-	Non utilizzato.
8	5 A	Bobina relè modulo di gestione motore. Bobina relè pompa di alimentazione. Bobina relè di accensione.
9	10 A	Compressore AC.
10	-	Non utilizzato.
11	-	Non utilizzato.
12	-	Non utilizzato.
13	-	Non utilizzato.
14	-	Non utilizzato.
15	-	Non utilizzato.
16	-	Non utilizzato.
17	20 A	Accendisigari.
18	10 A	Avvisatore acustico.
19	7,5 A	Specchietti retrovisori termici
20	20 A	Modulo di gestione motore
21	20 A	Sensore HEGO. Sensore CMS. Valvola di spurgo. Messa in fase variabile dell'albero a camme.
22	5 A	Bobina relè A/C. Bobina relè ventola di raffreddamento.
23	15 A	Bobina di accensione.
24	-	Non utilizzato.
25	5 A	Bobina relè tergicristallo.
26	5 A	Bobina relè retroilluminazione riscaldata.
27	10 A	Modulo sistema frenante antibloccaggio. Regolatore assetto fari.
28	10 A	Modulo di gestione motore
29	-	Non utilizzato.
30	-	Non utilizzato.
31	40 A	Sistema frenante antibloccaggio.
32	-	Non utilizzato.
33	30 A	Gancio di traino.
34	20 A	Sedili riscaldati.
35	30 A	Ventola di raffreddamento
36	-	Non utilizzato.
37	20 A	Pompa di alimentazione Iniettori
38	20 A	Modulo controllo di stabilità elettronico.
39	10 A	Interruttore freni
40	20 A	Relè avvisatore acustico.
41	20 A	Motorino tergicristallo anteriore.
42	15 A	Motorino tergicristallo posteriore.
43	10 A	Avvisatore acustico.
44	10 A	Luce di marcia diurna.

Relé	Circuiti comandati
R1	Modulo di gestione motore e carichi.
R2	Tergicristallo.
R3	Carichi di accensione.
R4	Luce di marcia diurna.
R5	Motorino di avviamento
R6	Compressore AC.
R7	Retroilluminazione riscaldata.
R8	Sedili riscaldati.
R9	Avvisatore acustico (Modulo di comando carrozzeria).
R10	Ventola di raffreddamento.
R11	Non utilizzato.
R12	Motorino ventilatore.
R13	Pompa di alimentazione

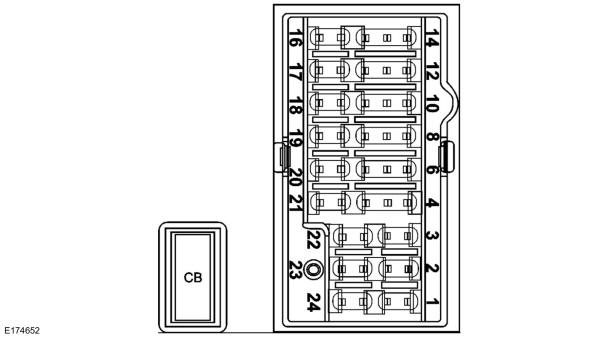

Scatola portafusibili nell'abitacolo

Tabella di specifiche dei fusibili

Fusibile	Amperaggio fusibile	Componenti protetti
1	10 A	Radio (senza SYNC).
2	30 A	Non utilizzato.
3	20 A	Non utilizzato.
4	7,5 A	Logica alzacristallo elettrico (monoimpulso su/giù). Retrovisori elettrici.
6	10 A	Modulo di comando sistema di climatizzazione Modulo SYNC. Display multifunzione. Quadro comandi integrato Modulo GPS. Caricatore USB (senza SYNC).
8	7,5 A	Quadro strumenti. Datalink. Modulo gateway (con SYNC).
10	5 A	Modulo di controllo temperatura (senza A/C). Sensore temperatura abitacolo (con EATC). Servosterzo assistito elettricamente.
12	10 A	Modulo di comando airbag. Interruttore di disattivazione airbag lato passeggero. Pompa sistema lavavetri.
14	-	Non utilizzato.
16	30 A	Relè accensione modulo di comando carrozzeria.
17	20 A	Batteria alimentazione radio.
18	10 A	Datalink. Modulo gateway (con SYNC).
19	10 A	Commutatore di avviamento.
20	-	Non utilizzato.
21	10 A	Non utilizzato.
22	10 A	Modulo sistema di parcheggio posteriore.
23	20 A	Relè chiusura centralizzata portiere.
24	25A	Non utilizzato.
CB01	30 A	Alzacristalli elettrici.

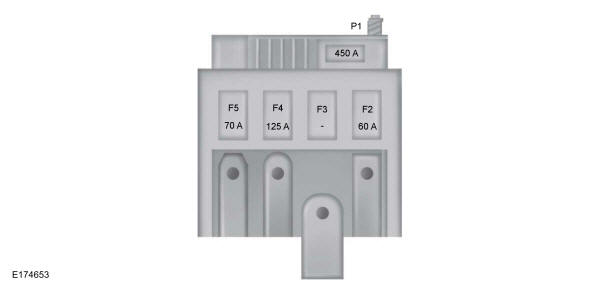

Scatola portafusibili batteria

Tabella di specifiche dei fusibili

Fusibile	Amperaggio fusibile	Componenti protetti
1	450 A	Motorino di avviamento Alternatore
2	60 A	Servosterzo elettrico.
3	-	Scatola portafusibili vano motore.
4	125 A	Modulo di comando scocca.
5	70 A	Non utilizzato.
