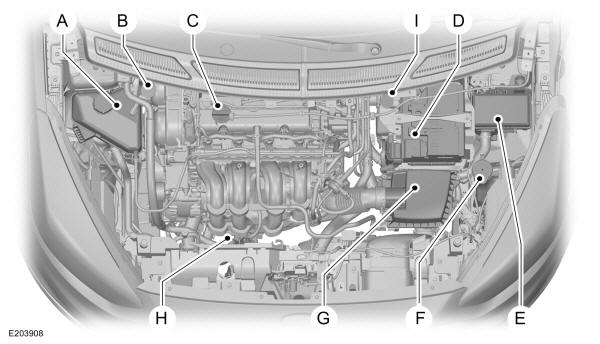

Ford Ka: Panoramica del vano motore - 1.2L TiVCT

1. Serbatoio liquido di raffreddamento motore^*: Vedere   Controllo del liquido di raffreddamento del motore.
2. Serbatoio liquido freni e frizione: Vedere   Controllo del liquido dei freni
3. Tappo bocchettone di rifornimento olio motore^*: Vedere   Controllo dell'olio del motore.
4. Batteria: Vedere   Sostituzione batteria 12 V .
5. Scatola portafusibili del vano motore: Vedere   Ubicazione scatola portafusibili.
6. Serbatoio del lavacristallo e del lavalunotto: Vedere   Controllo del liquido lavavetri.
7. Filtro dell'aria: Vedere   Sostituzione del filtro aria motore.
8. Astina di livello olio motore^*: Vedere   Controllo dell'olio del motore.
9. Serbatoio liquido freni e frizione: Vedere   Controllo del liquido dei freni.

^* I tappi del bocchettone di rifornimento carburante e l'astina di livello olio motore sono colorati per facilitarne l'identificazione.

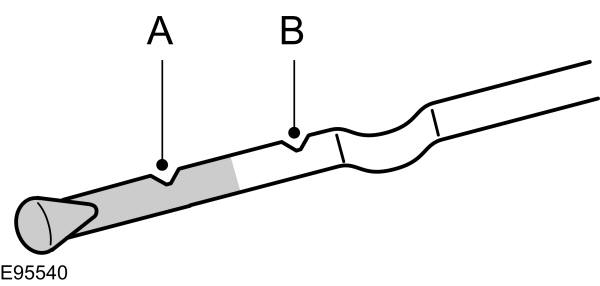

Astina di livello olio motore - 1.2L TiVCT

1. Minimo
2. Max.
