Fiat Panda: Apertura

Fiat Panda / Fiat Panda - Manuale del proprietario / Conoscenza della vettura / Cofano motore / Apertura

Procedere come segue:

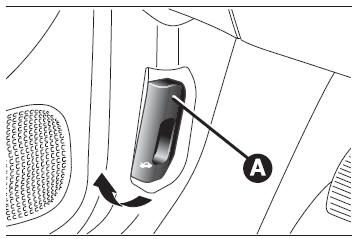

tirare la leva A fig. 25 nel senso indicato dalla freccia;

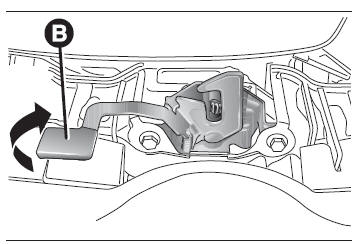

spostare verso sinistra la leva B fig. 26;

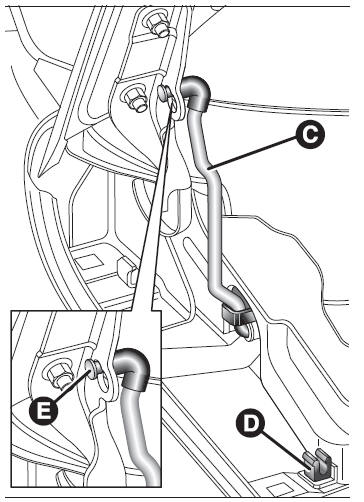

sollevare il cofano e contemporaneamente liberare l’asta di sostegno C fig. 27 dal proprio dispositivo di bloccaggio D, quindi inserire l’estremità dell’asta nella sede E del cofano motore (foro grande) e spingere nella posizione di sicurezza (foro piccolo).

Chiusura

Procedere come segue: tenere sollevato il cofano con una mano e con l'altra togliere l'asta C fig. 27 dalla sede E, con movimento inverso a quello di apertura, e reinserirla nel proprio ...
