Toyota Aygo: Se il veicolo deve essere trainato

Se dovesse rendersi necessario il traino del veicolo, si raccomanda di farlo effettuare da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato, come ad esempio un servizio di autosoccorso che utilizza un carro attrezzi con sollevamento ruote o un carro attrezzi con pianale.

Per tutti i tipi di traino, usare un sistema a catena di sicurezza e ottemperare tutte le normative governative e locali vigenti.

Situazioni in cui è necessario contattare un concessionario prima di
effettuare il traino

seguenti sintomi potrebbero indicare un problema al cambio. Prima del traino, contattare immediatamente un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato o un servizio di autosoccorso.

• Il motore funziona, ma il veicolo non si muove.
• Il veicolo produce un suono anomalo.

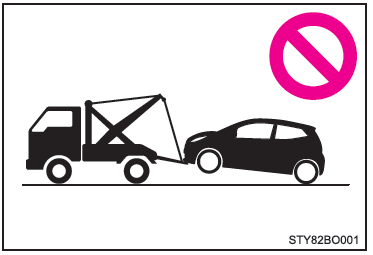

Traino con un carro attrezzi con sollevatore

Non trainare il veicolo con un carro attrezzi con sollevatore al fine di evitare danni alla carrozzeria

Traino con un carro attrezzi con sollevamento ruote

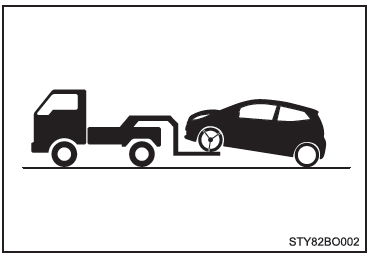

Dalla parte anteriore

Rilasciare il freno di stazionamento.

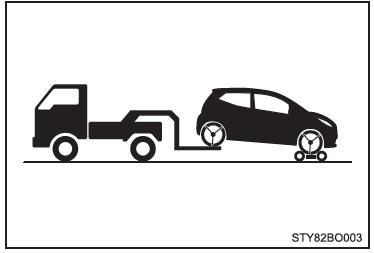

Dalla parte posteriore

Utilizzare un carrello da traino sotto le ruote anteriori.

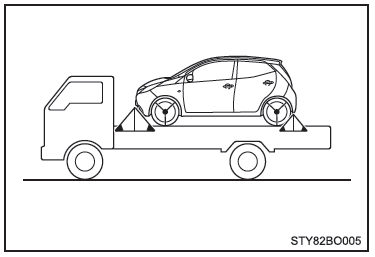

Utilizzo di un carro attrezzi con pianale

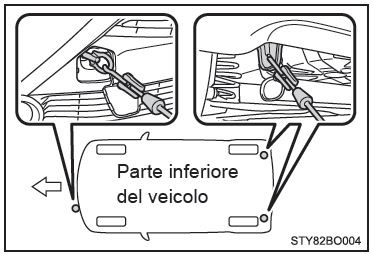

Se il veicolo viene trasportato per mezzo di un carro attrezzi con pianale, dovrà essere fissato nei punti riportati in figura.

Se per fissare il veicolo si utilizzano catene o cavi, gli angoli ombreggiati in nero devono essere di 45°.

Non serrare troppo saldamente i sistemi di fissaggio, altrimenti il veicolo potrebbe danneggiarsi.

Traino di emergenza

Se non è disponibile un carro attrezzi, in caso di emergenza, il veicolo può essere trainato temporaneamente usando cavi o catene assicurati all’occhiello per il traino di emergenza. Questo tipo di traino deve essere effettuato solamente su fondo stradale compatto e asfaltato per un massimo di 80 km e a velocità inferiori ai 30 km/h.

Sul veicolo dovrà essere presente un guidatore che compia le manovre di sterzata e di frenata. Le ruote, la catena di trasmissione, gli assi, lo sterzo e i freni del veicolo dovranno essere in buone condizioni.

Procedura di traino di emergenza

1. Estrarre l’occhiello di traino.

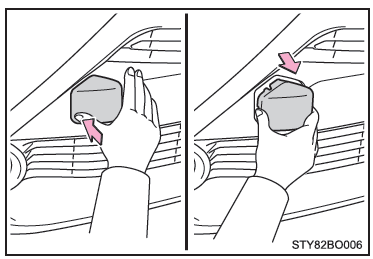

2. Premere sulla parte inferiore sinistra della copertura dell’occhiello per aprirla.

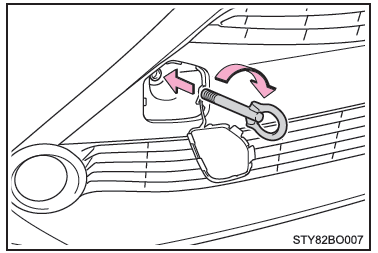

3. Inserire l’occhiello di traino nel foro e stringerlo parzialmente a mano.

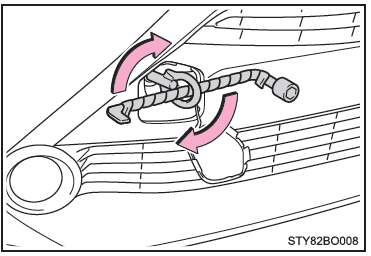

4. Serrare l’occhiello di traino utilizzando una chiave per i dadi delle ruote o una barra di metallo duro.

Per evitare di danneggiare il paraurti anteriore, avvolgere la chiave per i dadi delle ruote in uno straccio, come illustrato nella figura.

5. Attaccare saldamente cavi o catene all’occhiello di traino.

Prestare attenzione a non danneggiare la carrozzeria del veicolo.
6. Veicoli senza sistema di entrata e avviamento intelligente: Salire a bordo del veicolo da trainare e avviare il motore.

Se il motore non si avvia, portare l’interruttore motore in posizione "ON".

Veicoli con sistema di entrata e avviamento intelligente: Salire a bordo del veicolo da trainare e avviare il motore.

Se il motore non si avvia, portare l’interruttore motore in posizione IGNITION ON.
7. Portare la leva del cambio in posizione N e disinserire il freno di stazionamento.

Veicoli con cambio manuale multi-modalità: Se non è possibile spostare la leva del cambio

■ Durante il traino A motore spento non funziona il servomeccanismo di freni e sterzo, pertanto sterzate e frenate saranno più difficoltose.

â–  Chiave per dadi ruota

• Veicoli dotati di chiave per i dadi ruota: La chiave per i dadi ruota è installata nel vano bagagli.
• Veicoli senza chiave per i dadi ruota: È possibile acquistare la chiave per dadi ruota contattando un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

AVVISO Osservare le seguenti precauzioni. La mancata osservanza potrebbe causare lesioni gravi o mortali. â–  Durante il traino del veicolo  Assicurarsi che il trasporto del veicolo avvenga con le ruote anteriori oppure con tutt’e quattro le ruote staccate da terra. Se il veicolo viene trainato con le ruote anteriori a contatto del suolo, il gruppo motore-trasmissione e le parti collegate potrebbero rimanere danneggiati. â–  Durante il traino Se il traino avviene mediante cavi o catene, evitare le partenze brusche, ecc. che sottoporrebbero ad eccessive sollecitazioni gli occhielli di traino, i cavi o le catene. Gli occhielli, i cavi o le catene di traino si potrebbero danneggiare e i pezzi che si dovessero staccare potrebbero colpire le persone e causare gravi danni. Non girare l’interruttore motore nella posizione "LOCK" (veicoli senza sistema di entrata e avviamento intelligente) oppure spento (veicoli con sistema di entrata e avviamento intelligente). Esiste la possibilità che il volante si blocchi e non possa essere azionato. â–  Installazione dell’occhiello di traino sul veicolo Controllare che l’occhiello di traino sia fissato saldamente. In caso contrario, l’occhiello potrebbe allentarsi durante l’operazione di traino.

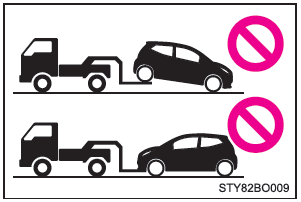

NOTA ■ Per evitare danni al veicolo quando viene trainato con un carro attrezzi con sollevamento ruote Veicoli senza sistema di entrata e avviamento intelligente: Non trainare il veicolo dalla parte posteriore mentre l’interruttore motore si trova in posizione "LOCK" o se la chiave è stata rimossa. Il meccanismo di bloccaggio dello sterzo non è abbastanza forte da mantenere diritte le ruote anteriori. Veicoli con sistema di entrata e avviamento intelligente: Non trainare il veicolo dalla parte posteriore quando l’interruttore motore è spento. Il meccanismo di bloccaggio dello sterzo non è abbastanza forte da mantenere diritte le ruote anteriori. Quando si solleva il veicolo, mantenere un’altezza dal terreno adeguata per trainare il veicolo rialzato sul lato opposto. Senza un’altezza dal terreno adeguata, il veicolo potrebbe subire danni mentre viene trainato. ■ Per evitare di danneggiare il veicolo quando si effettua il traino con un carro attrezzi con sollevatore Non trainare mai con un carro attrezzi con sollevatore, né dalla parte anteriore né dalla parte posteriore. ■ Per evitare di danneggiare il veicolo durante il traino di emergenza Non assicurare cavi o catene ai componenti delle sospensioni.
