Fiat Panda: Smartphone docking

(per versioni/mercati, ove previsto)

In funzione dell’allestimento, con la vettura può essere fornito un supporto per smartphone da installare in plancia.

Installazione/ disinstallazione supporto

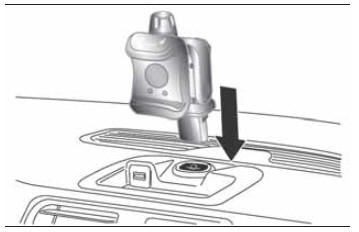

Installare il supporto per smartphone inserendolo nella specifica sede su plancia, illustrata in fig. 34 (montaggio a scatto).

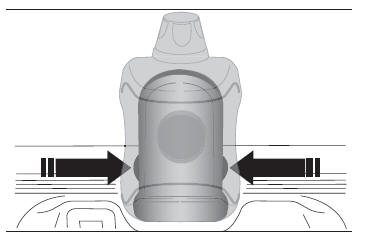

Per rimuovere il supporto premere contemporaneamente su entrambi i tasti laterali fig. 35.

NOTA Per evitare rumorosità e/o vibrazioni, nei periodi in cui il supporto per smartphone non viene utilizzato, si consiglia di rimuovere lo stesso dalla sede relativa.

Inserimento/ disinserimento smartphone

Per inserire lo smartphone nel supporto:

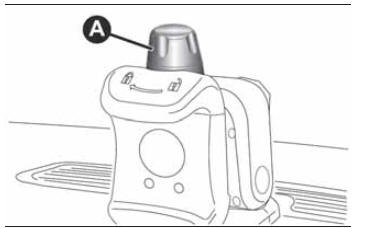

• assicurarsi che la ghiera A fig. 36 sia ruotata in posizione ;

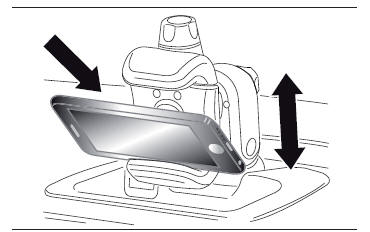

• inserire lo smartphone in orizzontale nella sede appoggiandolo sulla base del supporto e premere per aprire la mano di presa fig. 37;

• adagiare lo smartphone sulla base frontale e rilasciare. Il carico presente sulla molla interna al supporto permetterà la chiusura della mano di presa;
• bloccare lo smartphone ruotando la ghiera A fig. 36 facendola scattare in posizione .

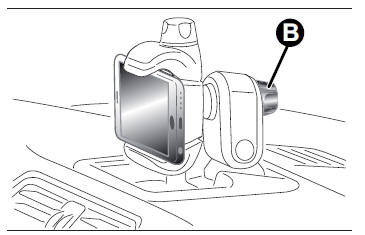

• Il pomello posteriore B fig. 38 permette possibili aggiustamenti in funzione del peso e della geometria dello smartphone.

Per rimuovere lo smartphone dal supporto:

• ruotare la ghiera A fig. 36 facendola scattare in posizione ;
• prelevare lo smartphone premendo verso il basso per aprire la mano di presa;
• rimuovere lo smartphone dal supporto e rilasciare. Il carico presente sulla molla interna al supporto permetterà la chiusura della mano di presa dopo il disinserimento.

ATTENZIONE 7) A veicolo in movimento, lo smartphone deve essere utilizzato all'interno del supporto solo in posizione orizzontale e senza alcuna inclinazione (vedere fig. 37). Ogni altra posizione del supporto è ammessa unicamente a veicolo fermo, all'unico scopo di facilitare l'inserimento dello smartphone nel supporto stesso. 8) Le dimensioni massime degli smartphone utilizzabili sono: 67 mm (larghezza) e 11 mm (profondità). 9) Il peso massimo dello smartphone installabile è di 180 g.
