Toyota Aygo: Installazione di un seggiolino per bambini

Seguire le istruzioni del produttore del sistema di ritenuta per bambini.

Assicurare saldamente i seggiolini per bambini ai sedili utilizzando una cintura di sicurezza o gli ancoraggi rigidi ISOFIX. Quando si installa un seggiolino per bambini, è necessario collegare anche la cinghia superiore.

Cinture di sicurezza (Una cintura ELR necessita di un fermaglio di chiusura)

Ancoraggi rigidi ISOFIX (sistema di ritenuta per bambini ISOFIX)
Per ogni sedile posteriore sono previsti degli ancoraggi inferiori. (Le etichette che mostrano la disposizione degli ancoraggi sono attaccate ai sedili.)

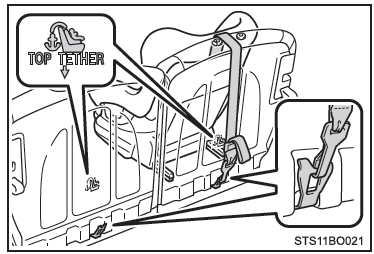

Staffe di ancoraggio (per cinghia superiore)
Una staffa di ancoraggio è disponibile per ciascun sedile posteriore.

Installazione di un seggiolino per bambini utilizzando una cintura di sicurezza

â–  Seggiolino per neonati/bambini - rivolto in senso opposto alla direzione di marcia

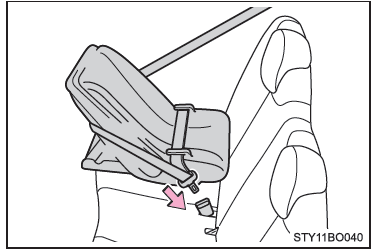

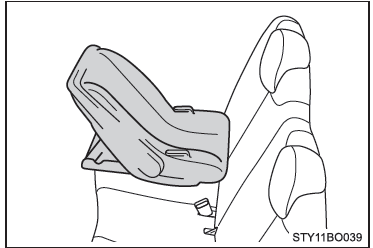

1. Posizionare il sistema di ritenuta per bambini sul sedile posteriore rivolto in senso opposto alla direzione di marcia.

2. Far passare la cintura di sicurezza attraverso il sistema di ritenuta per bambini e inserire la piastrina nella fibbia.

Assicurarsi che la cintura non sia attorcigliata.

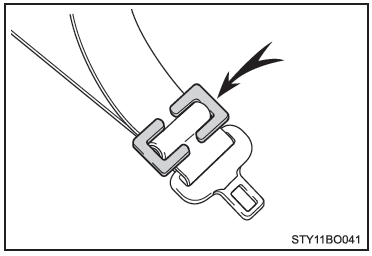

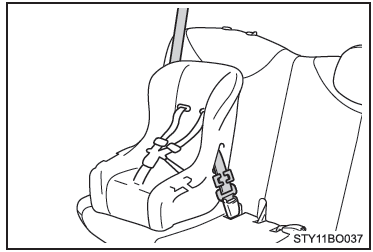

3. Installare un fermaglio di chiusura vicino alla linguetta della cintura addominale e a bandoliera inserendo la cintura stessa attraverso i passanti del fermaglio di chiusura. Allacciare nuovamente la fibbia della cintura. Se la cintura è in qualche modo allentata, sganciare la fibbia e rimontare il fermaglio di chiusura.

â–  Seggiolino per bambini - rivolto in direzione di marcia

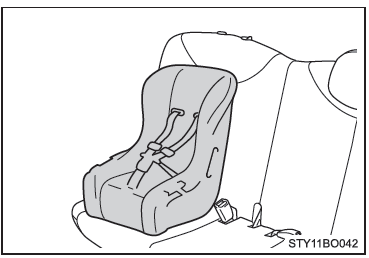

1. Posizionare il sistema di ritenuta per bambini sul sedile rivolto in direzione di marcia.

Se il sistema di ritenuta per bambini interferisce con il poggiatesta e non può essere installato correttamente, installarlo dopo aver tolto il poggiatesta.

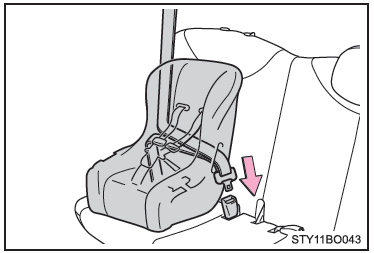

2. Far passare la cintura di sicurezza attraverso il sistema di ritenuta per bambini e inserire la piastrina nella fibbia.

Assicurarsi che la cintura non sia attorcigliata.

3. Installare un fermaglio di chiusura vicino alla linguetta della cintura addominale e a bandoliera inserendo la cintura stessa attraverso i passanti del fermaglio di chiusura. Allacciare nuovamente la fibbia della cintura. Se la cintura è in qualche modo allentata, sganciare la fibbia e rimontare il fermaglio di chiusura

â–  Seggiolino junior

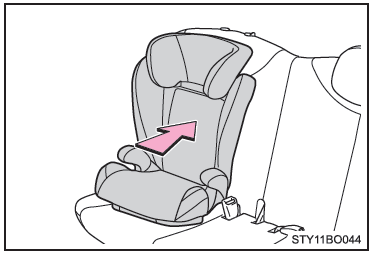

1. Posizionare il sistema di ritenuta per bambini sul sedile rivolto in direzione di marcia.

Se il sistema di ritenuta per bambini interferisce con il poggiatesta e non può essere installato correttamente, installarlo dopo aver tolto il poggiatesta.

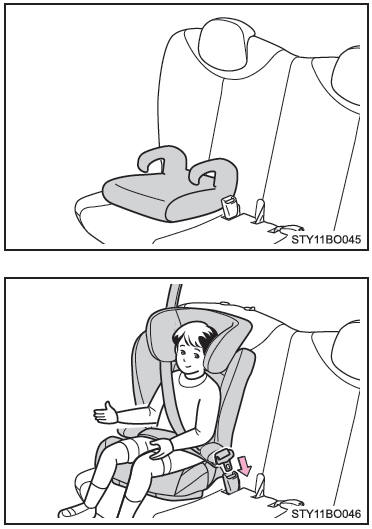

Seggiolino

Rialzo

2. Accomodare il bambino nel sistema di ritenuta per bambini.

Passare la cintura di sicurezza attraverso il sistema di ritenuta per bambini secondo le istruzioni del costruttore e inserire la piastrina nella fibbia.

Assicurarsi che la cintura non sia attorcigliata.

Verificare che la cintura a bandoliera sia posizionata correttamente sulla spalla del bambino e che la cintura addominale sia il più in basso possibile.

Rimozione di un seggiolino per bambini installato con una cintura di sicurezza

Tenere premuto il pulsante di sbloccaggio della fibbia e riavvolgere completamente la cintura di sicurezza.

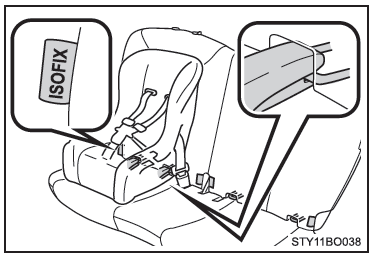

Installazione del seggiolino con ancoraggio rigido ISOFIX

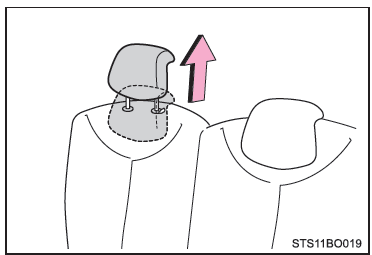

1. Regolare il poggiatesta nella posizione più alta.

Se il sistema di ritenuta per bambini interferisce con il poggiatesta e non può essere installato correttamente, installarlo dopo aver tolto il poggiatesta.  Se il sistema di ritenuta per bambini è dotato di una cinghia superiore, rimuovere il poggiatesta.  2. Veicoli con copertura bagagli: Se il seggiolino per bambini è dotato di una cinghia superiore, togliere la copertura bagagli.

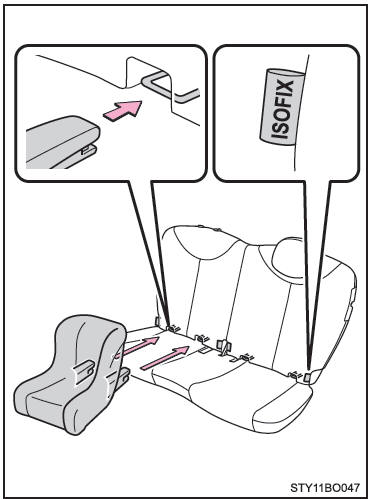

3. Inserire le fibbie nelle barre di fissaggio esclusive.

Se il seggiolino per bambini è dotato di una cinghia superiore, inserirla nella staffa di ancoraggio.

Sistemi di ritenuta per bambini con cinghia superiore

1. Veicoli con copertura bagagli: Rimuovere la copertura bagagli.

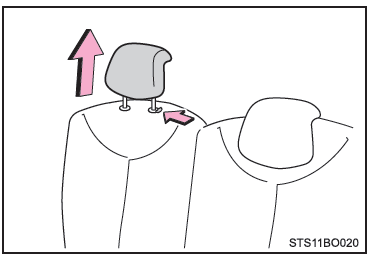

2. Rimuovere il poggiatesta.

3. Fissare il sistema di ritenuta per bambini utilizzando una cintura di sicurezza o gli ancoraggi rigidi ISOFIX.

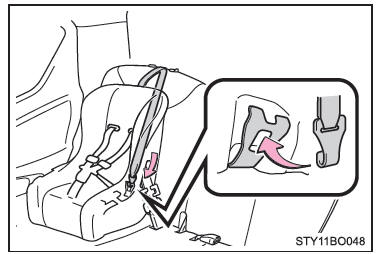

4. Inserire il gancio nella staffa di ancoraggio e stringere la cinghia superiore.

   Assicurarsi che la cinghia superiore sia correttamente inserita.

â–  Quando si installa un sistema di ritenuta per bambini

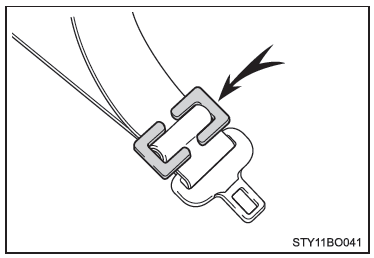

Per installare il sistema di ritenuta per bambini occorre un fermaglio di chiusura.

Seguire le istruzioni fornite dal produttore del sistema. Se il vostro sistema di ritenuta per bambini non è dotato di fermaglio di chiusura, potete acquistare il seguente elemento da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato: Fermaglio di chiusura per sistema di ritenuta per bambini (N. categorico 73119-22010)

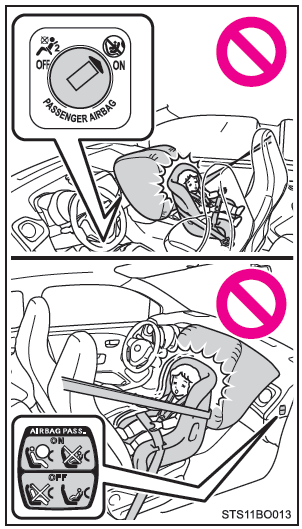

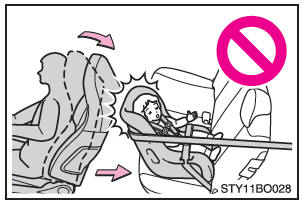

AVVISO â–  Quando si installa un sistema di ritenuta per bambini Seguire le istruzioni fornite nel manuale di installazione del sistema di ritenuta per bambini e fissarlo correttamente in posizione. Se il sistema di ritenuta per bambini non è fissato correttamente in posizione, il bambino o altri passeggeri potrebbero subire lesioni gravi o addirittura mortali in caso di improvvisa frenata, brusca sterzata o incidente. Se il sedile del guidatore interferisce con il sistema di ritenuta per bambini, impedendone il corretto fissaggio, posizionare il sistema sul lato destro del sedile posteriore (veicoli con guida a sinistra) o sul lato sinistro del sedile posteriore (veicoli con guida a destra). Regolare il sedile del passeggero anteriore in modo che non interferisca con il sistema di ritenuta per bambini. Installare un sistema di ritenuta per bambini rivolto in direzione di marcia sul sedile del passeggero anteriore solo se inevitabile. Quando s’installa un sistema di ritenuta per bambini rivolto in direzione di marcia sul sedile del passeggero anteriore, spostare il sedile il più indietro possibile. La mancata osservanza potrebbe causare lesioni gravi o mortali in caso di apertura (gonfiaggio) degli airbag. â–  Quando si installa un sistema di ritenuta per bambini Non usare mai un sistema di ritenuta per bambini rivolto in senso opposto alla direzione di marcia sul sedile del passeggero anteriore quando l’interruttore di attivazione/disattivazione manuale airbag è attivato.  In caso d’incidente, la forza prodotta dal rapido gonfiaggio dell’airbag passeggero anteriore può provocare lesioni gravi o mortali al bambino. Un’etichetta di avvertenza posta sulla plancia lato passeggero ricorda che è vietato installare un sistema di ritenuta per bambini rivolto in senso opposto a quello di marcia sul sedile del passeggero anteriore. â–  Quando si installa un sistema di ritenuta per bambini Sull’aletta(e) parasole lato passeggero è presente un’etichetta che indica il divieto di installare un sistema di ritenuta per bambini rivolto in senso opposto alla direzione di marcia sul sedile del passeggero anteriore. Nell’illustrazione riportata di seguito si può vedere in dettaglio la(e) targhetta(e). Se nel paese in cui si risiede esistono norme riguardanti i sistemi di ritenuta per bambini, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato per l’installazione dei sistemi di ritenuta per bambini. Se si installa un seggiolino junior, verificare sempre che la cintura a bandoliera passi al centro della spalla del bambino. La cintura deve essere lontana dal collo del bambino, evitando tuttavia che gli cada dalla spalla. La mancata osservanza di questa avvertenza potrebbe provocare lesioni gravi o mortali in caso di improvvisa frenata, brusca sterzata o incidente. Assicurarsi che la cintura e la piastrina siano saldamente bloccate e che la cintura di sicurezza non sia attorcigliata. Scuotere il sistema di ritenuta per bambini a destra e a sinistra, avanti e indietro, per assicurarsi che sia stato installato saldamente. Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile. Seguire le istruzioni di installazione del produttore del sistema di ritenuta per bambini. â–  Per fissare correttamente un sistema di ritenuta per bambini agli ancoraggi Quando si usano gli ancoraggi inferiori, assicurarsi che non vi siano oggetti estranei attorno ai punti di ancoraggio e che la cintura di sicurezza non resti impigliata dietro il sistema di ritenuta per bambini. Accertarsi che il sistema di ritenuta per bambini sia fissato saldamente, altrimenti, in caso di improvvisa frenata, brusca sterzata o incidente, potrebbe provocare lesioni gravi o mortali al bambino o ad altri passeggeri del veicolo. â–  Quando il sistema di ritenuta per bambini non viene utilizzato Se è necessario rimuovere il sistema di ritenuta per bambini dal suo fissaggio, estrarlo dal veicolo o conservarlo al sicuro nel vano bagagli. Se il poggiatesta è stato tolto all’installazione del sistema di ritenuta per bambini, rimontarlo sempre prima di mettersi alla guida. In questo modo, in caso di improvvisa frenata, brusca sterzata o incidente, si eviterà che lo stesso possa procurare lesioni agli occupanti del veicolo.
