Hyundai i10: Descrizione dei pannelli dei fusibili e dei relè

Pannello fusibili interno

All'interno dei coperchi di questi pannelli si trova l'etichetta che descrive il nome e la capacità del fusibile o del relè.

NOTA

Non tutte le descrizioni dei pannelli dei fusibili in questo manuale sono applicabili al veicolo. Sono aggiornate al momento della stampa. Quando si ispezione il pannello di fusibili del proprio veicolo, fare riferimento all'etichetta del pannello dei fusibili.

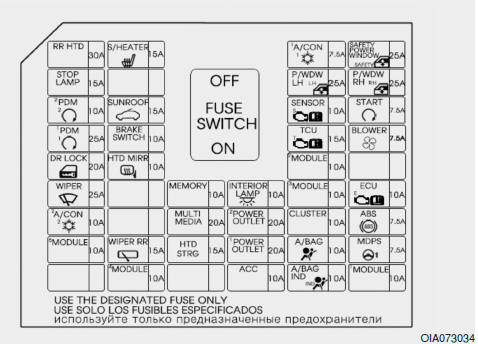

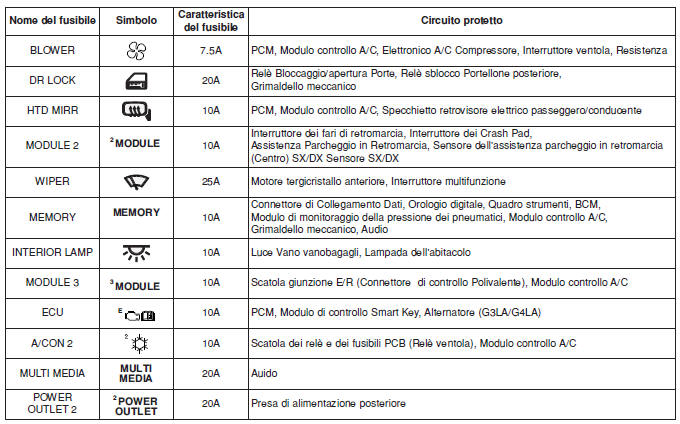

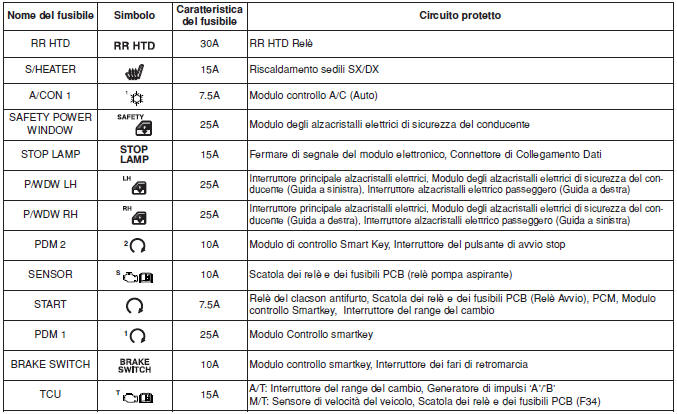

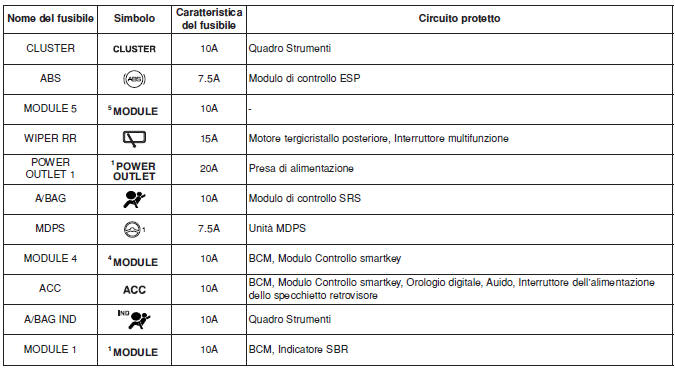

Quadro strumenti (Lato conducente pannello dei fusibili)

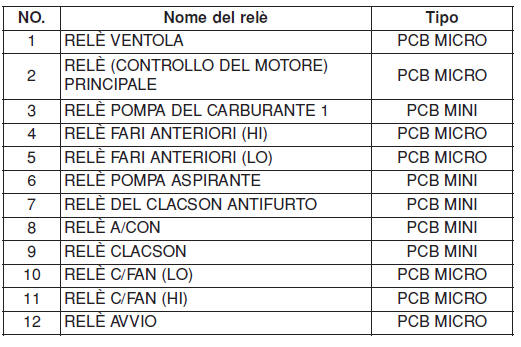

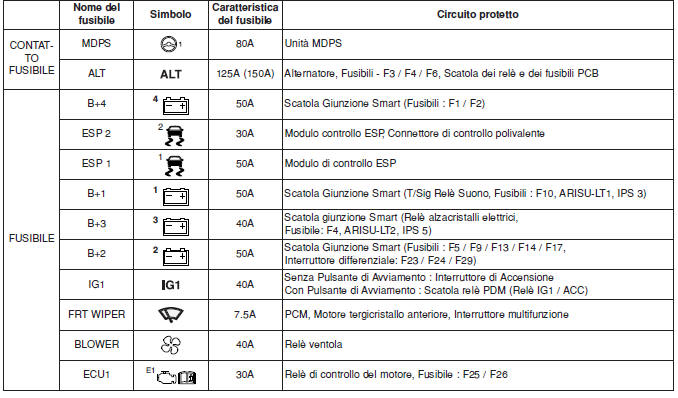

Pannello dei fusibili principale nel compartimento del motore

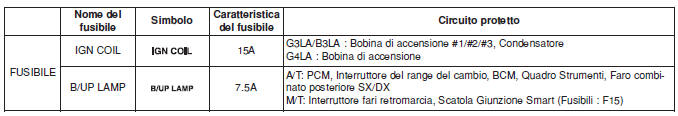

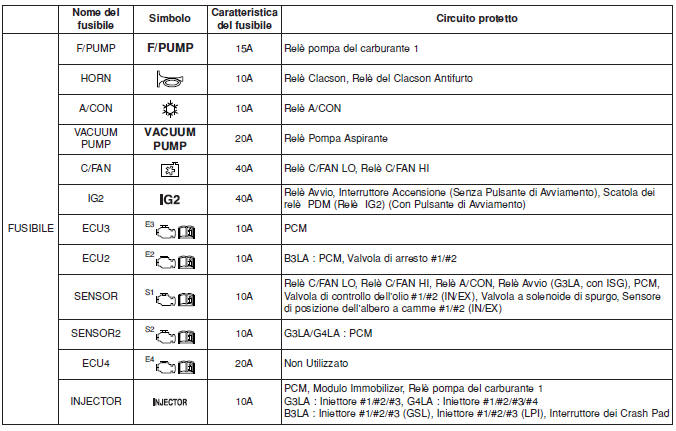

Pannello dei fusibili principale nel compartimento del motore
